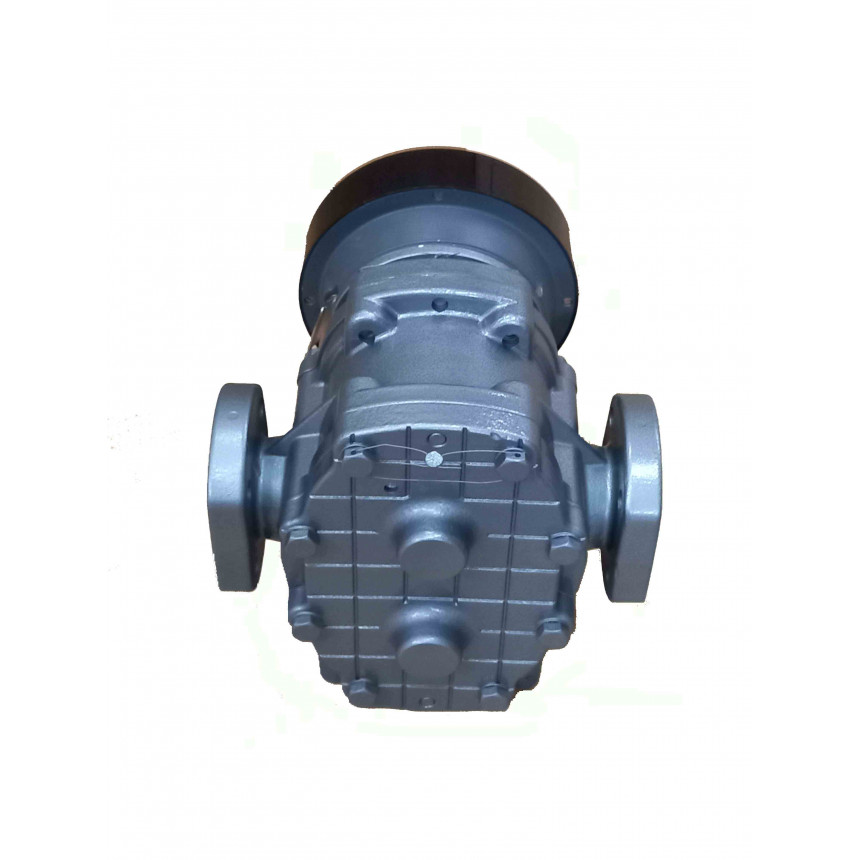

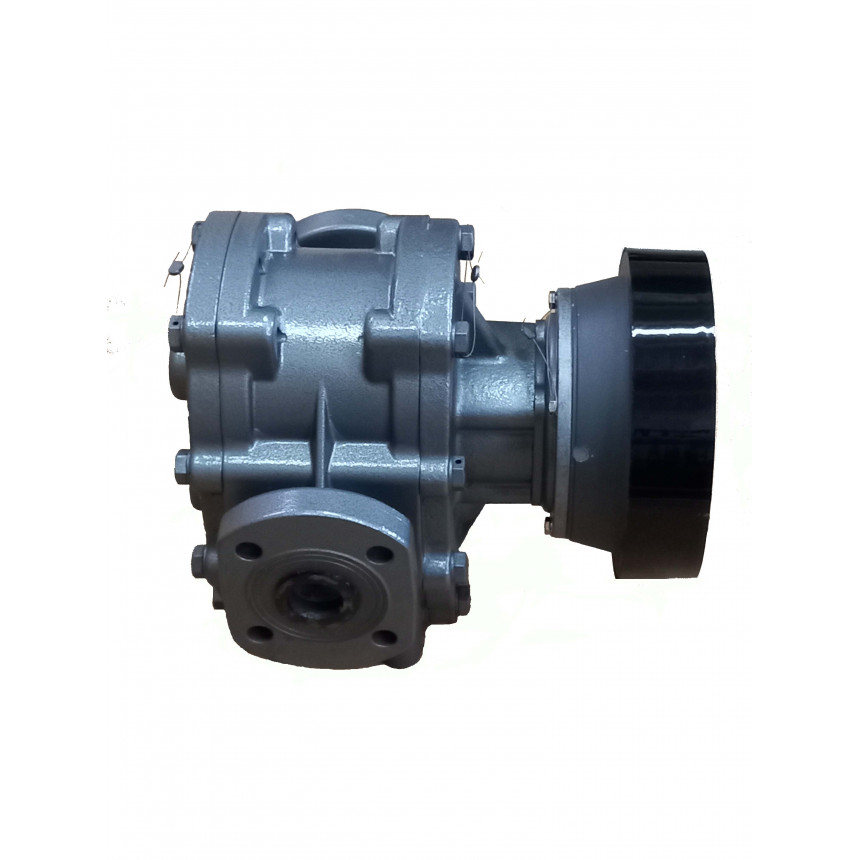

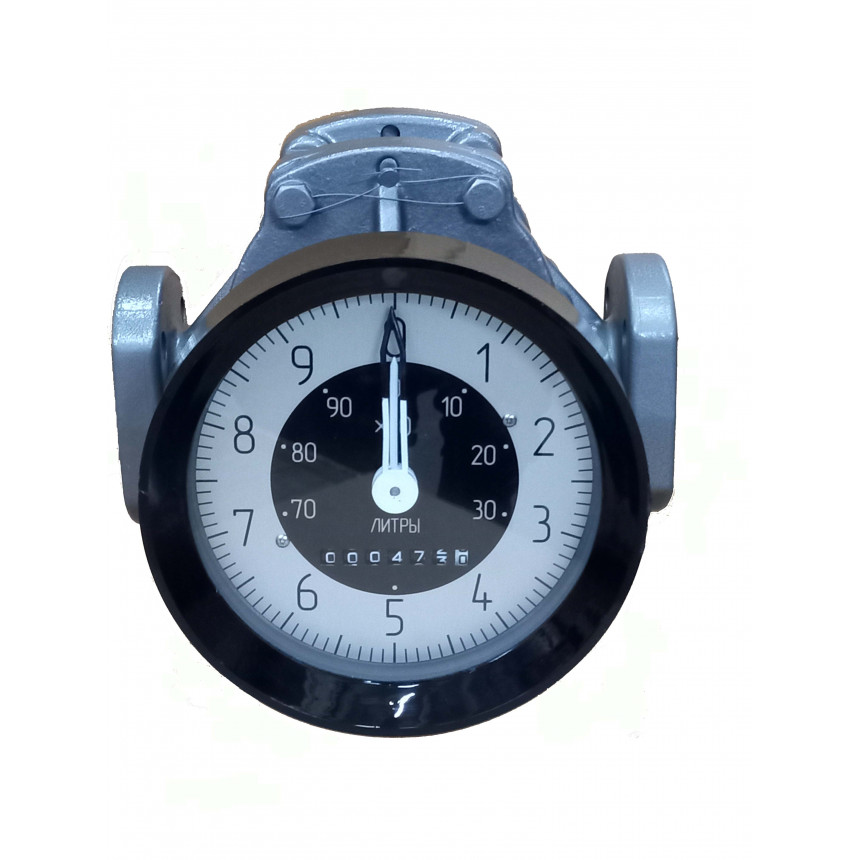

Счётчик жидкости ДД 40-0,6СУ (2) класс точности 0,5

Код товара: 96

Условный проход, DN, мм: 40

Класс точности: 0,5

Рабочее давление, МПа: 0,6

Температура измеряемой жидкости,°С: -40 до +60

Тип счетчика: ДД 40-0.6 СУ (2)

Цена по запросу

- +

В корзину Отправить запрос

Счетчик жидкости ДД 40-0,6СУ (2) класс точности 0,5

Счетчики жидкости ДД с овальными шестернями предназначены для измерения объемного количества неагрессивных нефтепродуктов и имеют класс точности 0,5. Принцип действия счетчиков с овальными шестернями заключается в том, что две шестерни овальной формы, вращаясь под действием потока жидкости и находясь в зацеплении, отмеряют при каждом обороте некоторый объем жидкости. Вращение шестерен передается в счетный механизм, преобразуясь в единицы объема.

Счетчики применяются как в стационарных технологических установках, так и в наземных средствах заправки и перекачки при их работе на месте.

Соединение- фланец.

Управление потока жидкости должно совпадать с направлением стрелки на корпусе счетчика. Перед счетчиком обязательно должен быть установлен фильтр на расстоянии не более 3000 мм, фильтрующие элементы которого не должны пропускать частицы более 0,10 мм.

Технические характеристики

Счетчики изготовлены для жидкостей вязкостью от 0,55 до 300 мм2/с, в том числе - бензин, дизельное топливо, керосин и масло. Обозначение модификации счетчика, класса точности, значения наименьшего, номинального, наибольшего расхода жидкости в зависимости от вязкости приведены в таблице 1.

Модифи-кация счетчика	Класс точности	Диапазон вязкости измеряемой жидкости, мм²/с
		от 0,55 до 1,1 включ.; св. 1,1-6,0 включ.			св. 6,0 до 60 включ.			св. 60 до 300 включ.
		Расход, м³/ч
		наим.	ном	наиб.	наим.	ном	наиб.	наим.	ном	наиб.
ДД 40-0,6СУ (2)	0,5	5	18	25	5	18	25	5	18	25
