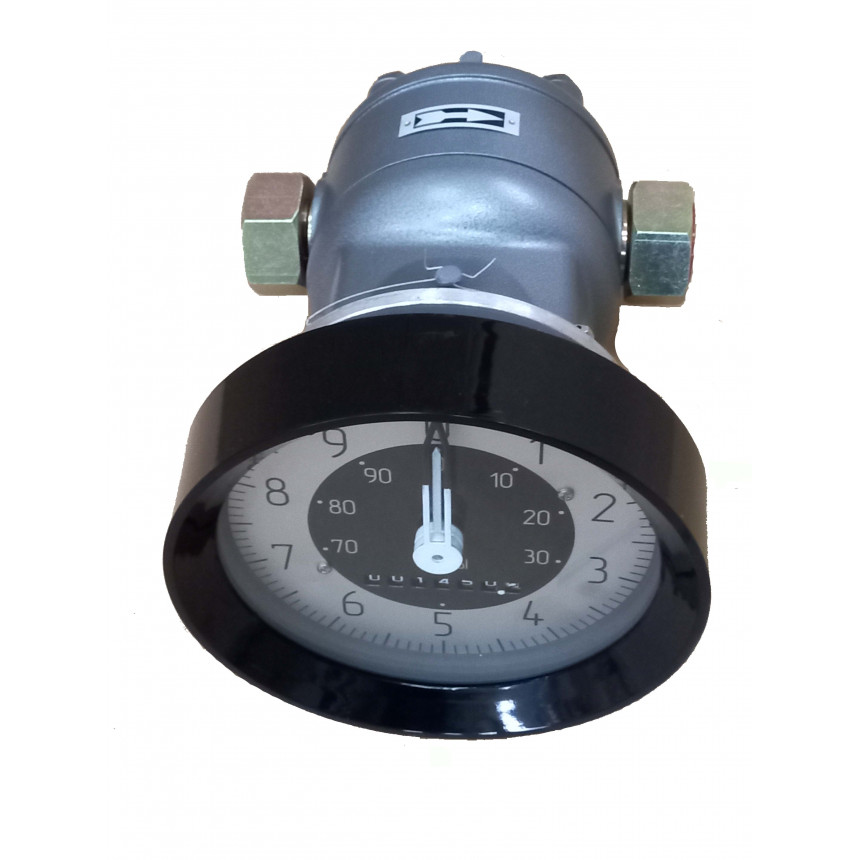

Счетчик жидкости ДД 25-1,6 СУ (2)

Счетчик жидкости  ДД 25-1,6 СУ (2)

Счетчики жидкости ДД с овальными шестернями предназначены для измерения объемного количества неагрессивных нефтепродуктов и имеют класс точности 0,5. Принцип действия счетчиков с овальными шестернями заключается в том, что две шестерни овальной формы, вращаясь под действием потока жидкости и находясь в зацеплении, отмеряют при каждом обороте некоторый объем жидкости. Вращение шестерен передаются счетный механизм, преобразуясь в единицы объема.

Счетчики применяются как в стационарных технологических установках, так и наземных средствах заправки и перекачки при их работе на месте.

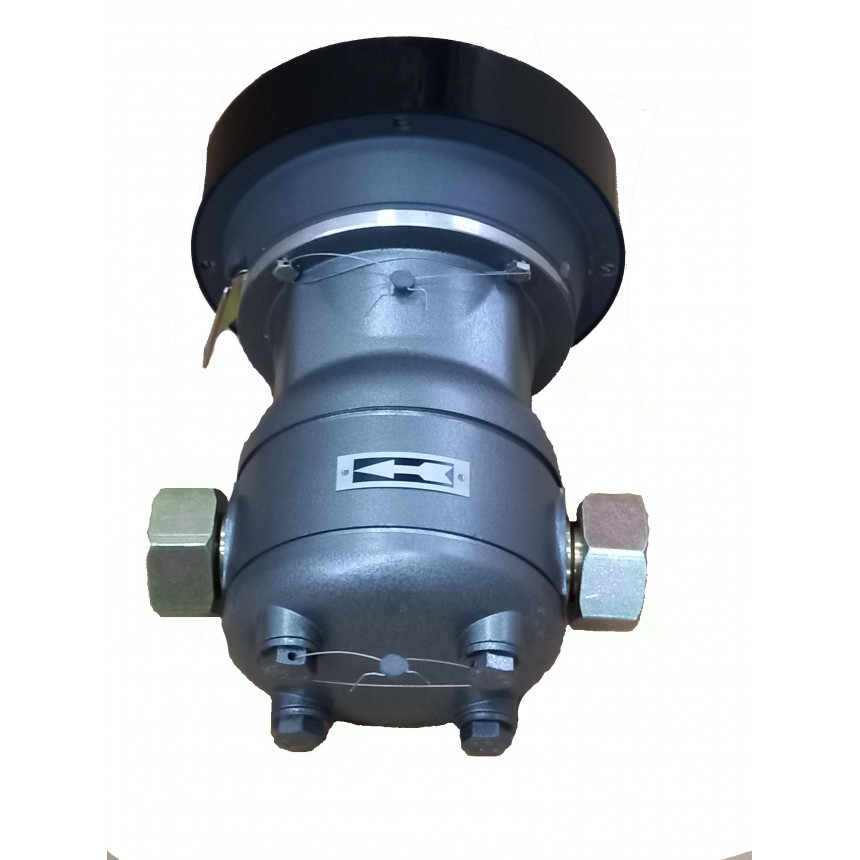

 Управление потока жидкости должно совпадать с направлением стрелки на корпусе счетчика.  Перед счетчиком обязательно должен быть установлен фильтр на расстоянии  не более 3000 мм, фильтрующие элементы которого не должны пропускать частицы более 0,10 мм.

Технические характеристики:

Соединение : фланец или гайка-штуцер.

Счётчики изготовлены для жидкостей вязкостью от 0,55 до 300 мм2/с, в том числе – бензин, дизельное топливо, керосин и масло. Обозначение модификации счётчика, класса точности, значения наименьшего, номинального, наибольшего расхода жидкости и зависимости от вязкости приведены в таблице.

Упаковка:

Габаритные размеры,мм 264х197х197

Габаритные размеры (в упаковке), мм - 210х155х170

Вес, кг - 7

Вес (в упаковке), кг - 7,5

Вид упаковки - картонная коробка
